Se você está iniciando ou já trabalha com projetos de eletrônica, entender a diferença entre osciloscópio digital e analógico é essencial para escolher o equipamento ideal para suas necessidades. Ambos servem ao mesmo propósito básico: visualizar sinais elétricos em tempo real. No entanto, suas abordagens tecnológicas e funcionalidades variam bastante, influenciando diretamente na praticidade, precisão e custo de uso. Neste artigo, vamos explorar as principais características, vantagens e limitações de cada tipo de osciloscópio, ajudando você a tomar uma decisão informada para seu próximo investimento em equipamentos de medição.
O que é um osciloscópio e para que serve?
Osciloscópios são instrumentos eletrônicos usados para observar a forma de onda de sinais elétricos. Com eles, é possível medir a tensão, frequência, fase, ruído e outros parâmetros importantes para a análise e diagnóstico de circuitos.
Eles são essenciais em diversas áreas:
- Engenharia eletrônica e elétrica
- Manutenção de equipamentos
- Ensino e pesquisa
- Desenvolvimento de produtos
- Robótica e automação
- Sistemas embarcados e IoT
O uso de um osciloscópio permite identificar falhas de funcionamento, comportamento anormal de componentes, interferências no sinal e outros fenômenos que não seriam perceptíveis apenas com multímetros ou analisadores de lógica. A representação gráfica do sinal facilita a compreensão de fenômenos transitórios e oscilações que podem comprometer o desempenho de um sistema eletrônico.
Além disso, os osciloscópios são úteis em aplicações práticas como ajustes de circuitos osciladores, análise de modulações em sistemas de comunicação, detecção de picos e ruídos em fontes de alimentação e verificação de formas de onda em amplificadores. São ferramentas imprescindíveis para profissionais e hobbystas que buscam precisão e confiabilidade nas medições.
Características do osciloscópio analógico

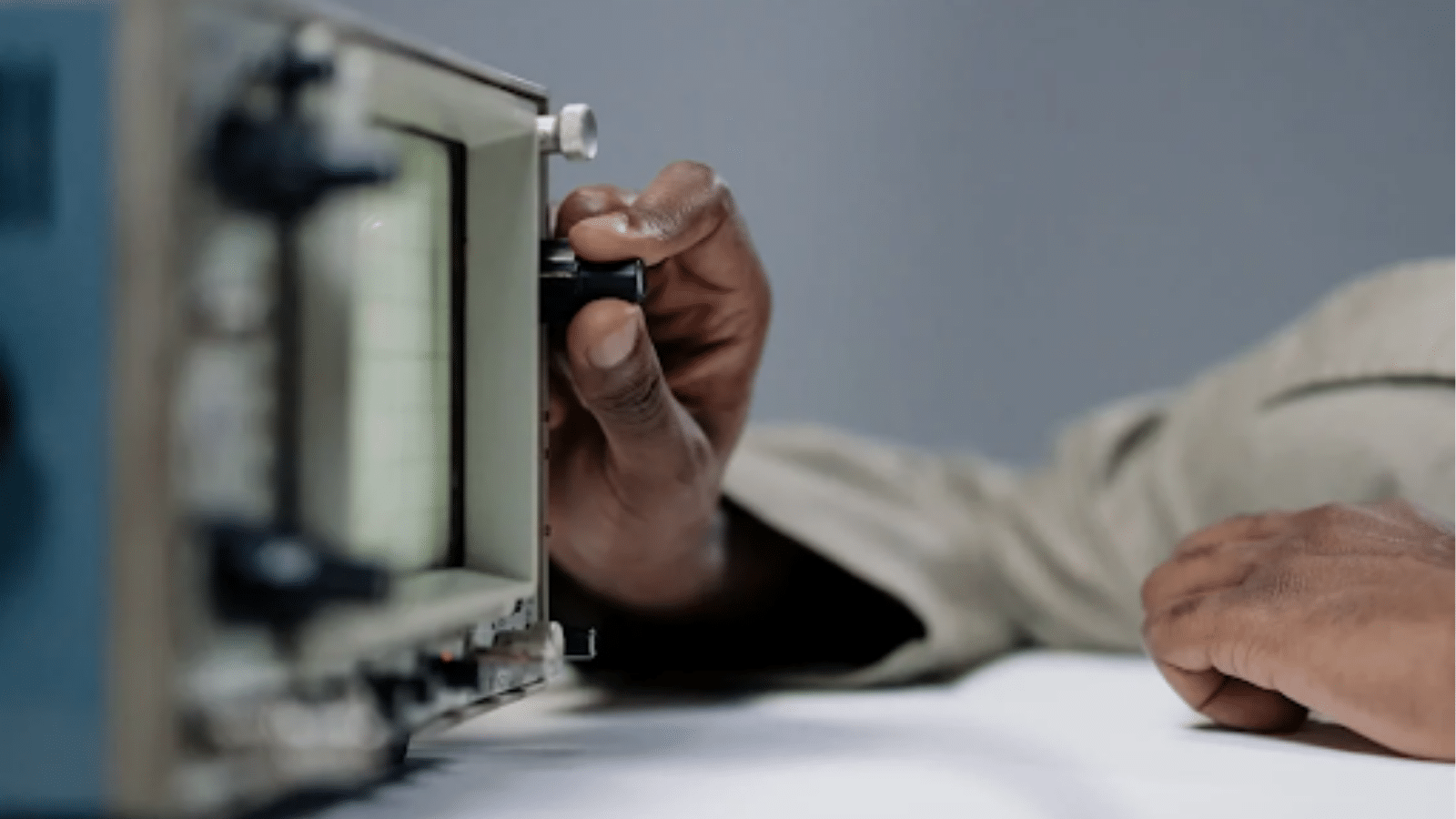

O osciloscópio analógico é conhecido por sua resposta direta ao sinal de entrada. Utiliza um tubo de raios catódicos (CRT) para desenhar a forma de onda em uma tela fósforo. É como ver o sinal “ao vivo”, sem qualquer tipo de processamento digital.
Vantagens:
- Baixa latência: resposta imediata ao sinal.
- Visualização precisa de sinais analógicos com alta fidelidade.
- Custo acessível em modelos usados.
- Interpretação intuitiva: ideal para estudantes aprenderem os fundamentos da eletrônica.
Limitações:
- Poucos recursos adicionais (sem medições automáticas, armazenamento, etc).
- Difícil manutenção por usar tecnologia antiga.
- Menor portabilidade: geralmente são grandes e pesados.
- Baixa precisão em medições quantitativas.
O uso do CRT, além de ocupar mais espaço, também implica em consumo de energia mais elevado e aquecimento do equipamento, exigindo ventilação adequada. A calibração e o ajuste de foco do feixe eletrônico podem demandar conhecimento técnico especializado.
Apesar dessas limitações, o osciloscópio analógico tem defensores fervorosos que valorizam a autenticidade da forma de onda exibida, sem artefatos digitais, e a simplicidade de operação.
Características do osciloscópio digital
O osciloscópio digital converte o sinal analógico em digital usando um conversor analógico-digital (ADC) e processa os dados com ajuda de um microprocessador. Isso permite uma série de funcionalidades avançadas que facilitam muito a análise de sinais complexos.
Vantagens:
- Armazenamento e exportação de dados para análise posterior.
- Medições automáticas de diversos parâmetros.
- Display colorido e intuitivo, com zoom, cursores e análises sofisticadas.
- Alta resolução de amostragem.
- Portabilidade: muitos modelos compactos e de bancada leve.
- Atualizações de firmware para novos recursos.
- Integração com software de PC para controle remoto e registro de dados.
Limitações:
- Maior custo, especialmente em modelos com maior largura de banda.
- Latência mínima devido ao processamento digital, embora não perceptível na maioria das aplicações.
O osciloscópio digital é ideal para aplicações modernas que demandam análise de sinais rápidos e complexos, como em sistemas microcontrolados, barramentos seriais (I2C, SPI, UART), automação industrial, redes de comunicação e dispositivos móveis. Alguns modelos contam com funcionalidades como decodificação de protocolos, captura de sinais com base em eventos específicos, armazenamento em memória flash e conectividade com nuvem.
Além disso, a capacidade de registrar sinais em longos períodos e revisitar esses dados posteriormente é extremamente valiosa em ambientes de desenvolvimento de software embarcado e teste de firmware.
Diferenças técnicas principais
Exibição:
- Analógico: usa feixe de elétrons em tubo CRT.
- Digital: tela de cristal líquido ou LED com processamento por software.
Precisão e resolução:
- Osciloscópios digitais têm maior resolução de amostragem e podem detectar detalhes que passariam despercebidos em um analógico.
Largura de banda:
- Os analógicos geralmente têm largura de banda limitada.
- Os digitais podem oferecer larguras maiores, dependendo do modelo.
Funcionalidades adicionais:
- O osciloscópio digital oferece modos de gatilho avançados, FFT, medição de harmônicas, análise de protocolo e muito mais.
Durabilidade e suporte:
- Osciloscópios analógicos são robustos, mas cada vez mais difíceis de manter.
- Osciloscópios digitais contam com suporte ativo de fabricantes, manuais atualizados e peças de reposição.
Outro ponto técnico importante é o número de canais: ambos os tipos podem ter dois ou mais canais, mas os digitais frequentemente oferecem suporte para quatro ou mais, o que é útil para testes simultâneos em diferentes partes do circuito.
Quando escolher um osciloscópio analógico
Apesar de ser uma tecnologia mais antiga, o osciloscópio analógico ainda pode ser útil em situações específicas:
- Orçamento muito limitado.
- Análise de sinais simples e lentos.
- Ensino básico de eletrônica, quando o objetivo é observar o comportamento de forma direta.
- Nostalgia e colecionismo: alguns profissionais gostam da experiência “clássica”.
Se você encontrar um modelo analógico em bom estado por um preço baixo, ele pode servir como ponto de partida. Eles também podem ser úteis em oficinas onde a robustez e a simplicidade são mais valorizadas do que as funções digitais avançadas.
Quando optar por um osciloscópio digital
O osciloscópio digital é altamente recomendável para quem:
- Trabalha com sinais digitais e sistemas embarcados.
- Precisa de medições precisas e comparações frequentes.
- Requer armazenamento e exportação de dados.
- Busca facilidade de uso com interface moderna.
- Atua em ambientes industriais ou laboratórios de pesquisa.
- Deseja investir a longo prazo em um equipamento versátil e atualizável.
Há inclusive modelos portáteis que se conectam via USB ao computador, ou ainda osciloscópios baseados em software, que usam o PC como interface principal. Esses dispositivos são excelentes para quem busca mobilidade e baixo custo, especialmente em ambientes educacionais ou makerspaces.
Além disso, muitos fabricantes oferecem versões com conectividade Wi-Fi ou Bluetooth, permitindo controle remoto e integração com aplicativos móveis. Essa flexibilidade amplia as possibilidades de uso em campo ou em ambientes com espaço reduzido.
Ao decidir entre um osciloscópio digital e um analógico, leve em conta os seguintes fatores:
- Tipo de sinais que você analisa (digital ou analógico)
- Frequência máxima dos sinais
- Necessidade de recursos extras como armazenamento e medições automáticas
- Orçamento disponível
- Portabilidade e espaço na bancada
- Grau de precisão exigido nas medições
- Experiência do usuário: iniciantes podem se beneficiar mais de interfaces modernas
Para a maioria dos casos atuais, o osciloscópio digital se destaca por sua versatilidade, precisão e funcionalidades avançadas. No entanto, o analógico ainda tem seu valor em nichos específicos e para aqueles que apreciam uma abordagem mais “direta ao ponto”.
Ao final das contas, o melhor osciloscópio é aquele que atende às suas necessidades sem comprometer seu orçamento. Se puder, experimente ambos os tipos em situações reais antes de investir. Isso ajudará a entender qual oferece maior conforto, precisão e praticidade para sua rotina.
E lembre-se: mais importante do que o equipamento em si, é saber interpretar os sinais com competência. Portanto, invista também no seu conhecimento e pratique com diferentes formas de onda, frequências e condições de teste. Com o tempo, você desenvolverá uma compreensão apurada dos fenômenos elétricos e uma confiança cada vez maior no uso de ferramentas como o osciloscópio.
Adicionalmente, vale acompanhar fóruns especializados, canais de vídeo educacionais e cursos online para aprofundar o uso dessas ferramentas e explorar novas possibilidades de diagnóstico e criação no universo da eletrônica.
